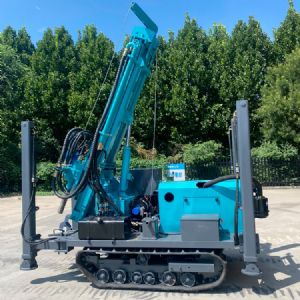

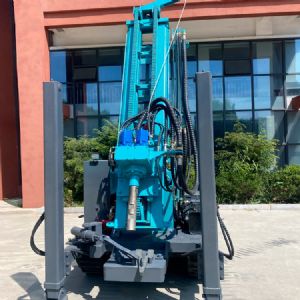

水井钻机机构组成

1、液压油泵：为双联式，大排量泵为动力头提供动力，小排量 泵为四个支腿油缸、起落桅杆油缸、加力/提升滑车油缸提供动力。2、四个支腿：小型打井设备由液压油缸和固定架组成。可在工作现场调整机体的水平度，起到支撑和稳定机体的作用。

3、桅杆：为巨型钢管、槽钢和角钢 组合焊接的框架结构，以两侧槽钢的内槽为动力头上下运行的轨道，保证钻孔的垂直度。打井桅杆的起落由液 压油缸完成。

4、动力头：采用齿轮减速箱的机构，其低速轴中间有一个大孔的芯轴，芯轴的上口可与混 凝土灌注设备的胶管接口连接，进行灌注混凝土；芯轴的下口通过法兰盘连接钻杆、钻头。高速轴由大扭 矩液压马达驱动。
